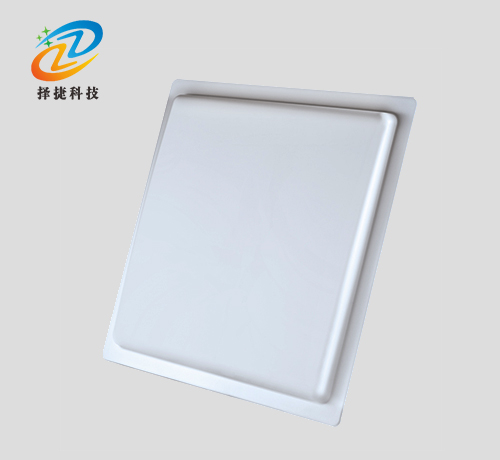

超高頻一體機ZJ602-12DBI（R2000）
電源電壓：5.5V 工作頻率：860-960MHz
工作溫度：-20~+65℃ 貯藏溫度：-30~+75℃
讀寫距離：25-35m 規格尺寸：445*445*40mm
應用場景：工業4.0生產管理、博物館、服裝管理、煙草物流、食品藥品管理、圖書管理、車牌防偽識別管理、車輛編組調度管理、智能停車場管理、口岸出入境車輛查驗管理、倉庫物資進出監管和識別管理、行李包裹識別管理、品牌商品防偽管理和碼頭集裝箱管理等多種無線射頻識別（RFID）系統應用領域
標準配置
| 一、特點與優勢 | |||||||||||
| 公司完全自主知識產權設計，充分支持EPC C1G2（ISO18000-6C）協議 | |||||||||||
| 工作頻率840～960MHz（可以按不同國家或地區要求調整） | |||||||||||
| 以廣譜跳頻（FHSS）或定頻發射方式工作 | |||||||||||
| 輸出功率軟件可調，步進間隔1db，優秀30dbm | |||||||||||
| 5dbi、9dbi、12dbi等多種天線配置選擇，典型讀取距離8米-35米） | |||||||||||
| 峰值標簽詢查速度 >700張/秒 | |||||||||||
| 標簽緩存區 1000張標簽 @ 96bit EPC | |||||||||||
| MMCX型天線接口 | |||||||||||
| 低功耗設計，寬工作電壓，單+3.7V~+5V供電 | |||||||||||
| 支持RS232串行通訊接口（3.3V TTL電平） | |||||||||||
| 穩定性高，外置散熱片空氣冷卻散熱 | |||||||||||
| 支持C#、C++、Delphi語言開發 | |||||||||||
| 識別UHF無源溫度標簽(ZJ-301T模塊) | |||||||||||
| 在不同國家或地區標準和不同的環境下，本讀寫模塊的參數和功能可能存在差別。 | |||||||||||
| 二、電特性 | |||||||||||
| 極限參數 | |||||||||||
| 項目 | 符號 | 數值 | 單位 | ||||||||
| 電源電壓 | VCC | 5.5 | V | ||||||||
| 工作溫度 | TOPR | -20～+65 | ℃ | ||||||||
| 貯藏溫度 | TSTR | -30～+75 | ℃ | ||||||||
| 工作濕度 | Rh | +5% ~ +90% 無冷凝 | φ | ||||||||
| 規格 | |||||||||||
| 項目 | 符號 | 最小 | 典型 | 優秀 | 單位 | ||||||
| 電源電壓 | VCC | 3.7 | 5 | 5.25 | V | ||||||
| 工作電流 | IC | 1500 | mA | ||||||||
| 工作頻率 | FREQ | 860 | 960 | MHz | |||||||
| 射頻輸出功率 | PRF | 0 | 33 | dBm | |||||||
| 射頻輸出功率精度 | APRF | +/-1 | dB | ||||||||
| 射頻輸出功率平坦度 | FPRF | +/-0.2 | dB | ||||||||
| 接收靈敏度 | SR | -85 | dBm | ||||||||
| 三、線材接口 | |||||||||||
| 電源 | GND | 232 | 232 | GND | 韋根 | ||||||
| TXD | RXD | DATA0 | |||||||||
| 紅色 | 黑色 | 白色 | 紫色 | 棕色 | 黃色 | ||||||
| （接上表格） | |||||||||||
| 韋根 | GND | 485 | 485 | 觸發 | 觸發 | ||||||
| DATA1 | A+ | B- | T+ | T- | |||||||
| 深綠色 | 灰色 | 粉色 | 橙色 | 淺綠色 | 藍色 | ||||||
| 注：對于配置TCPIP網絡接口的型號，附加有一個標準RJ45網絡插口；繼電器、藍牙、WiFi可定制。 | |||||||||||
| 五、其他參數 | |||||||||||
| 規格尺寸：445*445*40mm | |||||||||||
| 產品重量：4.50kg | |||||||||||
| 讀寫距離：25-35m | |||||||||||
| 防護標準：IP-65 | |||||||||||
| 工作電源：DC12V 25W適配器（AC220， 50Hz轉換） | |||||||||||
| 觸發接口：1個輸入口 | |||||||||||
| 讀寫模式：多卡（標簽）模式，讀寫速度<0.1秒 | |||||||||||
| 標簽位移速度：≤100公里/小時 | |||||||||||
| 定向讀卡區域：參照配置的天線方向圖 | |||||||||||
| 通訊接口1：RS232、RS485 | |||||||||||
| 通訊接口2：繼電器、網口輸出/RJ45（TCP/IP可選配，可定制WIFI等） | |||||||||||
| 工作電源：DC12V/2A 適配器（AC220， 50Hz轉換） | |||||||||||
| 六、在不同國家或地區標準和不同的環境下，本讀卡器的參數和功能可能存在差別，恕不作另行通知 | |||||||||||
