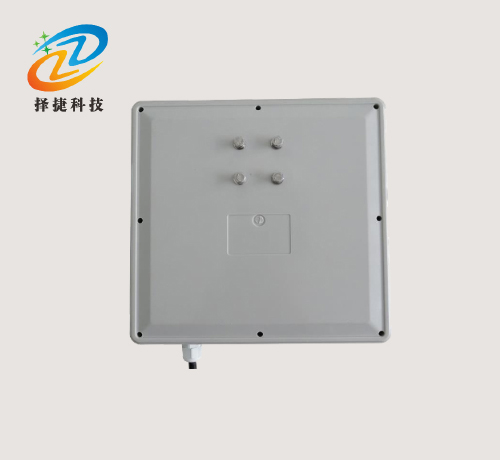

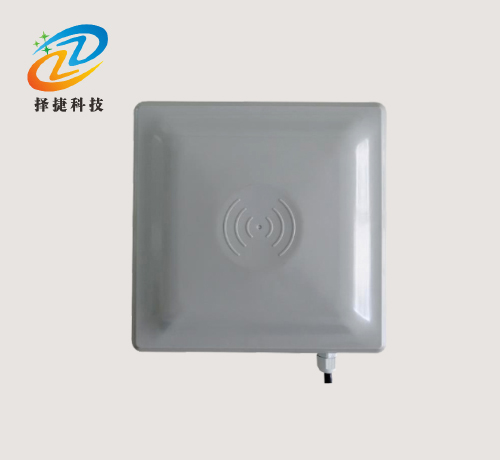

有源基站
外形尺寸：250*250*58mm
工作頻率：2.4GHz-2.5GHz
工作溫度：-25～+75℃
儲存溫度：-40～+85℃
工作方式：主動式與被動結合
外連接：15芯電纜
應用場景：人員出入考勤定位、隧道施工人員考勤定位、礦井考勤定位、作業車輛靠近人員安全報警系統、資產管理系統、固定資產管理系統。
工作頻率：2.4GHz-2.5GHz
工作溫度：-25～+75℃
儲存溫度：-40～+85℃
工作方式：主動式與被動結合
外連接：15芯電纜
應用場景：人員出入考勤定位、隧道施工人員考勤定位、礦井考勤定位、作業車輛靠近人員安全報警系統、資產管理系統、固定資產管理系統。
標準配置
| 一、產品主要優勢 | |||
| 抗干擾能力強，不受外界無線電波影響 | |||
| 能夠同時讀取標簽的能力強（防碰撞能力強） | |||
| 內置 2000 張標簽的緩沖區 | |||
| 支持室外安裝 | |||
| IP等級：IP65 | |||
| 讀取標簽距離可調，0-150 米可調（使用軟件設置） | |||
| 接口簡單，使用方便 | |||
| 二、主要功能 | |||
| 設備工作狀態指示（3個LED指示燈，蜂鳴器） | |||
| 讀到的標簽保存到緩沖區中，具有2000個標簽的緩沖能力 | |||
| 讀到標簽后能夠通過RS232、RS485、韋根26/34/66 傳送到上位機 | |||
| 通信模式有主動傳送與被動傳送 | |||
| RS232、RS485 通信速率可以設置 | |||
| 讀取標簽的距離可以設置（0-31 個檔） | |||
| 讀取同一張標簽的間隔時間是可以設置 | |||
| 標簽主動上傳的速度是可以設置 | |||
| 外部觸發啟動讀卡 | |||
| 能夠讀取設備出廠信息 | |||
| 三、主要技術參數 | |||
1.名稱：資產管理有源定向基站ZJB-50 |
|||
| 型號 | ZJB-50 | ||
| 產品類型 | 2.4G 有源 RFID 讀寫器 | ||
| 工作頻率 | 2.4GHz | ||
| 同時讀取標簽?zāi)芰?/span> | 大于2000張 | ||
| 產品材質 | ABS塑料 | ||
| 產品顏色 | 灰色 | ||
| 天線 | 內置 8dbi 天線 | ||
| 外連接 | 15 芯電纜 | ||
| 通訊接口 | RS232、RS485、韋根 26、韋根 34、韋根 66 | ||
| 狀態指示 | 3個LED 燈指示、內置蜂鳴器 | ||
| 電源 | DC12-36V | ||
| 額定功率 | 1W | ||
| 工作溫度(℃) | -25℃ ～ +75℃ | ||
| 儲存溫度(℃) | -40℃ ～ +85℃ | ||
| 工作濕度 | 小于 95％ | ||
| 設備尺寸 | 250mm×250mm×58mm | ||
| 設備重量 | 1.0kg | ||
| 包裝尺寸 | 297mm×310mm×106mm | ||
| 包裝重量 | 1.5kg | ||
| 工作方式 | 主動式與被動結合 | ||
| 結構 | 外罩為耐高溫、耐低溫 ABS 塑料 | ||
| 通訊方式 | 主動方式（讀寫器讀到標簽后，主動向上位機發送） | ||
| 系統識別距離 | 可達 150 米 | ||
| 識別準確率 | 99.999999% | ||

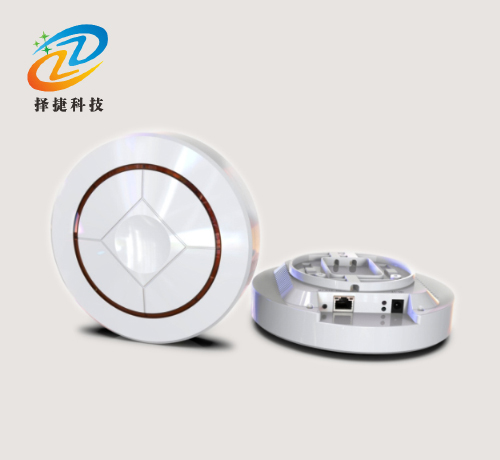

2.名稱：室內全向有源基站ZJB-51 |
|||
| 型號 | ZJB-51 | ||
| 產品類型 | 2.4G 有源 RFID 讀寫器 | ||
| 工作頻率 | 2.4GHz | ||
| 同時讀取標簽?zāi)芰?/span> | 大于 2000 張 | ||
| 產品材質 | ABS 塑料 | ||
| 產品顏色 | 灰色 | ||
| 天線 | 內置 3dbi 天線 | ||
| 外連接 | DC 電源插孔，DB9-M，RJ45，12P 連接端子，撥碼器 | ||
| 通訊接口 | TCP/IP 網口、RS232、RS485、韋根 26、韋根 34、韋根 66 | ||
| 狀態指示 | 底部 3 個 LED 燈指示、內置蜂鳴器 | ||
| 繼電器輸出 | 當讀到卡后，繼電器閉合，閉合時間可以通過軟件設置 | ||
| 觸發讀卡信號 | 外接一路觸發讀卡信號，觸發后讀卡延遲時間可以由軟件設置 | ||
| 狀態輸入信號 | 一路狀態信息，也可以用來關閉繼電器 | ||
| 電源 | DC12-36V | ||
| 額定功率 | 1W | ||
| 工作溫度(℃) | -25℃ ～ +75℃ | ||
| 儲存溫度(℃) | -40℃ ～ +85℃ | ||
| 工作濕度 | 小于 95％ | ||
| 設備尺寸 | 168mm×50mm | ||
| 設備重量 | 1kg | ||
| 包裝尺寸 | 250mm×250mm×80mm | ||
| 包裝重量 | 1.5kg | ||
3.名稱：全向有源基站ZJB-52 |
|||
| 接口定義：通訊接口采用 6 Pin 的 RJ11 端口。信號定義如下： | |||
| 引腳號 | 信號名 | 方向 | 說明 |
| 1 | GND | ||
| 2 | GND | ||
| 3 | 系統占用 | 不能連接到其他設備上 | |
| 4 | RS_TX | O | RS232 發送 |
| 5 | 系統占用 | 不能連接到其他設備上 | |
| 6 | RS_RX | I | RS232 接收 |
| 指示燈說明 | |||
| A 燈（下邊） | 電源指示燈 | ||
| B 燈（中間） | 工作正常燈 | ||
| C 燈（上邊） | 接收正確標簽信息燈 | ||
4.名稱：有源藍牙定向基站ZJB-53 |
|||
| 型號 | ZJB-53 | ||
| 工作頻率 | 2.4GHz | ||
| 同時讀取標簽?zāi)芰?/span> | 大于2000張 | ||
| 產品材質 | ABS塑料 | ||
| 產品顏色 | 灰色 | ||
| 天線 | 內置8dbi天線 | ||
| 外連接 | 15芯電纜 | ||
| 通訊接口 | RS232、RS485、韋根26、韋根34、韋根66 | ||
| 狀態指示 | 3個LED燈指示、內置蜂鳴器 | ||
| 電源 | DC12-36V | ||
| 額定功率 | 1W | ||
| 工作溫度(℃) | -25℃ ～ +75℃ | ||
| 儲存溫度(℃) | -40℃ ～ +85℃ | ||
| 工作濕度 | 小于95％ | ||
| 設備尺寸 | 250mm×250mm×58mm | ||
| 設備重量 | 1.0kg | ||
| 包裝尺寸 | 297mm×310mm×106mm | ||
| 包裝重量 | 1.5kg | ||
| 工作方式 | 主動式與被動結合 | ||
